白色コンフォーカル顕微鏡はコンフォーカル光学系を採用し、光源に白色光源を用いた顕微鏡です。HYBRID+は白色コンフォーカルの機能を備えており、フルカラーの高精細観察および高分解能三次元形状測定が可能です。白色コンフォーカルには以下の4つの特長があります。

特長① フルカラーコンフォーカル観察

光源に太陽光のスペクトルに近い白色光を採用することで焦点深度の深い24bitの高精細フルカラーコンフォーカル画像を取得できます。モノクローム画像と比較して、画像から得られる情報量は格段に増大し、観察の幅が広がります。

下の図に示したパウダーファンデーションのような微細形状もフルカラーコンフォーカルで観察できます。また、リチウムイオン電池のオペランド観察のようなガラス越しでも鮮明なフルカラー画像が得られます。

特長② 広視野観察・測定

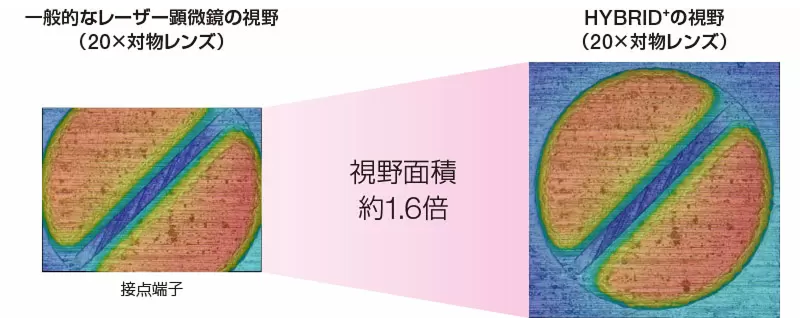

レーザーテック独自の白色コンフォーカル光学系により、同倍率のレンズを使用した場合に一般的なレーザー顕微鏡に比べて約1.6倍の視野面積で観察・測定が可能です。

特長③ 低倍率でも高い測定精度

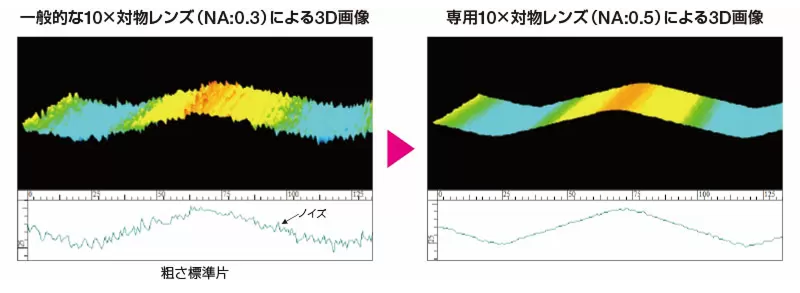

専用低倍・高NAレンズとレーザーテック独自の光学系との組み合わせで、一般的なレーザー顕微鏡では性能を引き出すことができない低倍率レンズでの高精度な測定を可能にしています。下の画像はどちらも10倍の対物レンズで測定したものです。

左図ではNAが0.3と小さいため、斜面部でノイズが発生しています。右図ではNAが0.5と大きいため、斜面ノイズが大幅に抑えられており、高精度な測定を実現しています。

特長④ 波長切り替え

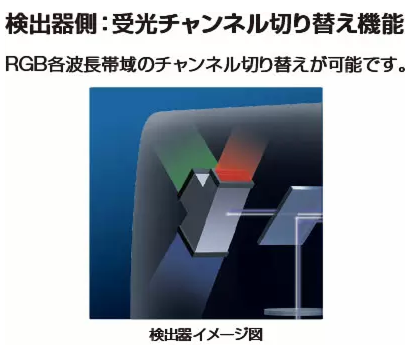

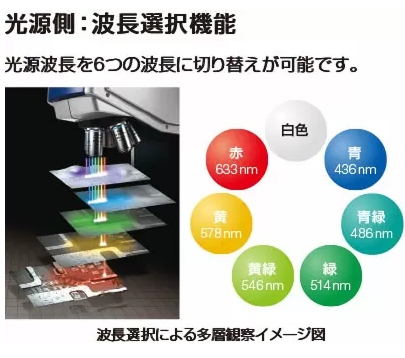

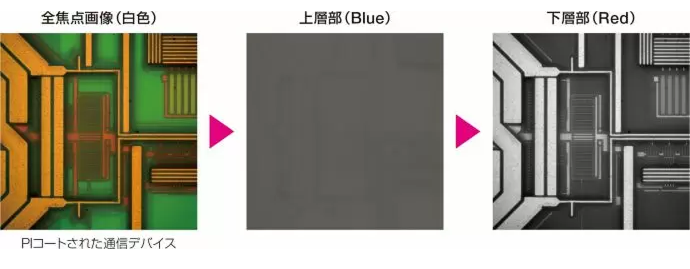

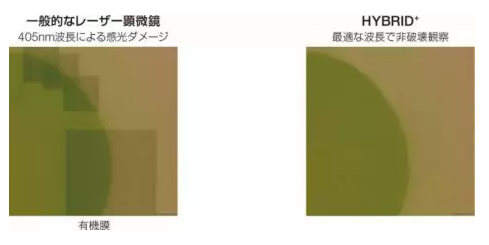

HYBRID+は光源波長と受光チャンネルを切り替えることで、サンプルに最適な波長帯での観察・測定が可能です。レーザーのような特定の単色光だけでは測定できないサンプルにも対応しています。
